Produktbeschreibung

Öffentliche Bereiche wie Pools, Terrassen oder Bars, unabhängig der Wetterlage nutzen – Panorama Glasschiebedächer bieten sich hierfür als gute Lösung an.

Die Bereiche lassen sich jederzeit effizient nutzen – bei Reisen in sonnenverwöhnte Gebiete werden plötzliche Wetterumbrüche nicht zum Problem. Der Spaß am Pool geht auch bei Regen weiter. Bei Reisen in entlegene nordische Gebiete mit entsprechenden Temperaturen, lassen sich bei geöffnetem Dach entspannt ein paar warme Sonnenstrahlen genießen.

Durch Berücksichtigung der richtigen Glaseigenschaften des Dachsystems, kann extreme Hitzeeinstrahlung bei geschlossenem Dach eingedämmt werden, wobei der Lichteinfall aber nicht eingeschränkt wird.

Die Steuerung

Die einzelnen Dachsektionen werden zum Öffnen und Schließen des Daches elektrisch bedient. Im geschlossenen Zustand sorgen aufblasbare Dichtungen dafür, dass Zugluft und Regen draußen bleibt, aber wohnliche Atmosphäre innen herrscht. Die Steuerung des Daches erfolgt per Tastendruck oder automatisch über Sensoren. Die Klima- und Lüftungsanlage ist in die Steuerung integriert.

Über Wartungs- und Notprogramme kann das Dach selektiv gefahren oder bei Stromausfall auch mechanisch verschoben und geschlossen werden.

Entdecken Sie auch unsere Neuentwicklung:
das Glas-Schiebedach aus Verbundwerkstoff

Schiebedach aus Verbundwerkstoff

NEU: Glas-Schiebedach aus Verbundwerkstoff

Signifikante Gewichtsersparnis
Optische Leichtigkeit
Leichte Kunststoff-Bauart
Einfache Instandhaltung
Keine Korrosion und geringere Materialermüdung
Architektonisch attraktive Bauweise
Selbsttragende Konstruktion

Video-Clip zum Produkt

Erleben Sie in diesem Video-Clip die Funktionen der Glas-Schiebedach Lösung!

Diese Neuentwicklung bedeutet effektive Gewichtsersparnis, Langlebigkeit, einfache Instandhaltung, Transparenz und innovative Bauart in einer neuartigen, fahrbaren Poolbedachung.
Die intelligente und architektonisch attraktive Kunststoff-Bauweise ermöglicht viele praktische Vorteile für Passagiere, Reederei und Schiffswerft.

Produktbeschreibung

Das Schiebedach ist auf den oberen Decks eines Passagierschiffes platziert um eine unabhängige Nutzung, zum Beispiel der Pool Area, bei nahezu jeder Wetterlage zu ermöglichen. Typischerweise setzt sich das Dach aus verschiedenen Paneelen zusammen. Das mittlere Paneel ist motorisiert und bewegt sich entlang der Laufschienen in Fahrtrichtung des Schiffs. Die Endpaneele können beweglich oder feststehend sein (je nach Ausstattung).Zur Flächeneinsparung an Deck können die Paneele unter- und ineinander geschoben werden. Die typische Struktur eines Paneels ist ein selbstragendes Kreuzwerk aus GFK. Der Gewichtsfaktor beeinflusst maßgeblich das Gesamtgewicht des Schiffes, noch mehr aber die Stabilitätskalkulation, da das Dach typischerweise hoch über der Wasserlinie positioniert ist.

Konzept
Unter Berücksichtigung der wesentlichen funktionswichtigen Anforderungen an eine fahrbare Dachverglasung (Gewicht, einfache Instandhaltung, architektonisches Gesamtbild) hat Brombach + Gess ein neues innovatives Leichtbau-Konzept aus Verbundwerkstoff für ein Glasschiebedach entwickelt.

Diese selbsttragende Verbundbauweise ist eine moderne und vorteilhafte Alternative zu tragwerksgestützten Konstruktionen, zum Beispiel bei der Gewichtsreduktion: Im Vergleich mit einem Aluminiumdach können hier 43% Gewichtseinsparung erreicht werden. Das bedeutet eine Netto-Reduktion des Gesamtgewichts um 20,1 Tonnen. Das eingesparte Gesamtgewicht ermöglicht die aufwändigere Gesamtausstattung des Schiffs und erhöht den möglichen Ertrag. Das eingesparte Gewicht ermöglicht den zusätzlichen Einbau von 5-6 Standard-Kabinen.

Zusätzliche Vorteile bieten Verbundwerkstoffe dadurch, dass sie nicht anfällig sind für Korrosion und eine bessere Ermüdungsfestigkeit aufweisen.
Durch die neue Bauweise erhöht sich die Netto-Glasfläche um 18% und ergibt eine leichtere und ästhetischere Struktur. Zusätzliche Vorteile ergeben sich aus der modern halbrund gestalteten Kreuzwerk-Stützstruktur und der einfachen Modulbauweise.
Aus der Sicht eines Architekten sollte die Stützstruktur einer Konstruktion im besten Falle unsichtbar sein. Dies ist noch nicht ganz möglich, doch das neue Composite Sliding Roof von Brombach + Gess kommt diesem Ideal schon sehr nahe.

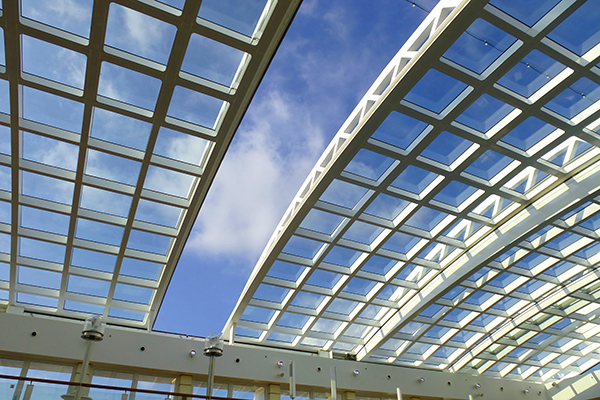

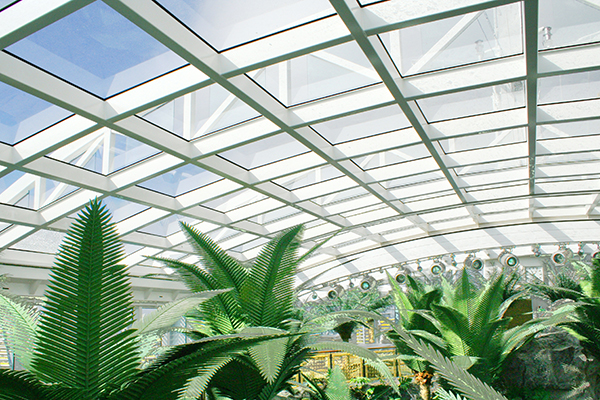

Referenzbeispiele

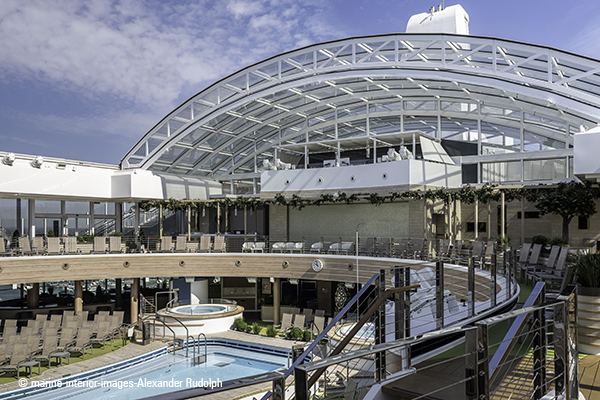

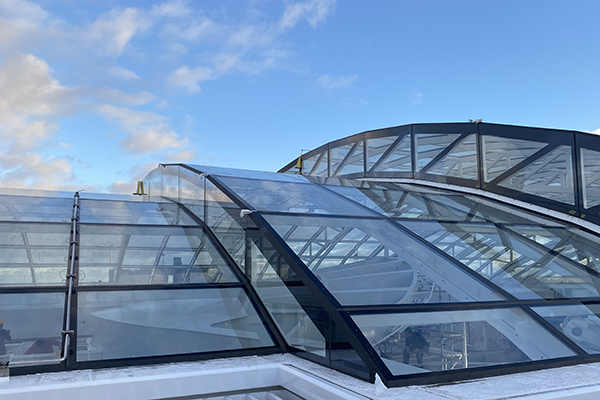

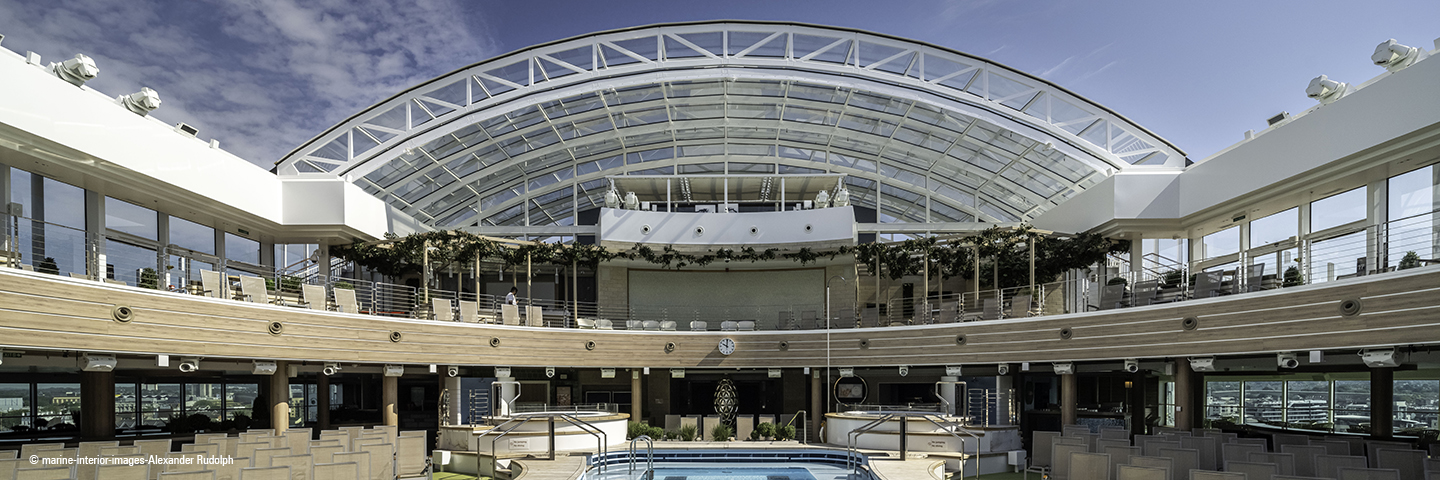

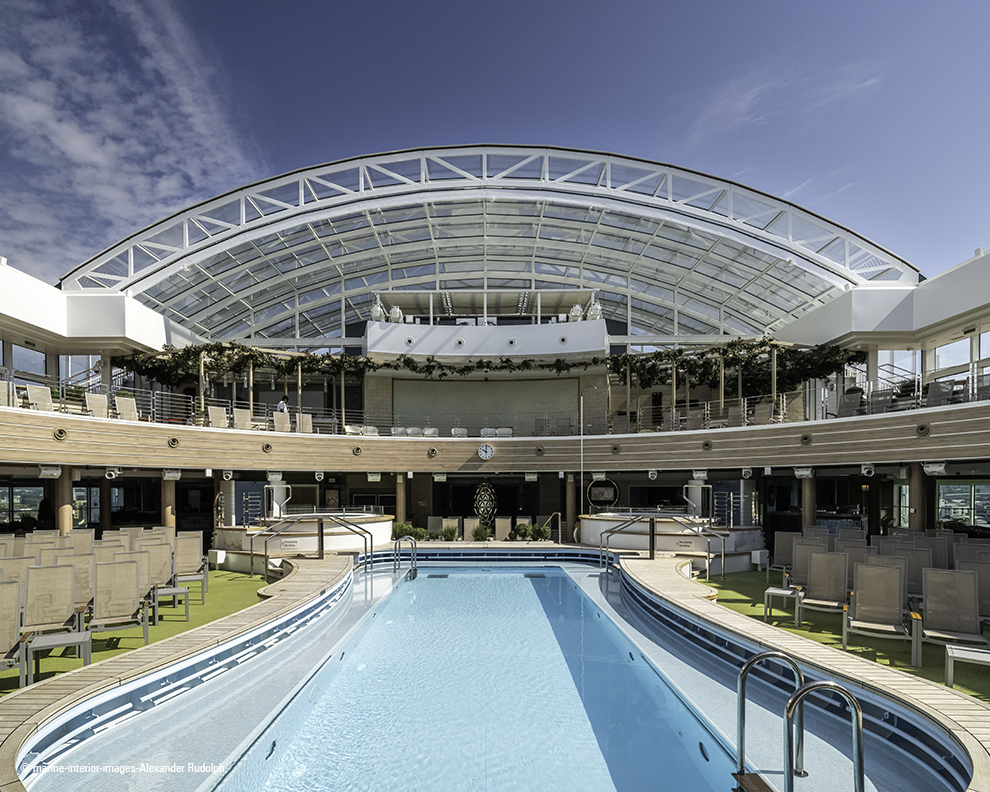

Brombach + Gess hat auf der ARVIA ein Schiebedach konstruiert und installiert, das mit einer Gesamtlänge von 43m, einer Breite von 34m und einer Höhe über der Grundlinie von 62m das Dach der Arvia als Highlight ziert.

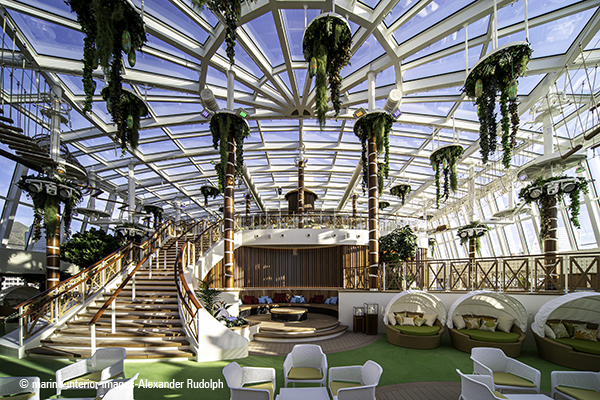

Die brandneue P&O Arvia ist mit einer beeindruckenden Glaskuppel über dem Panoramadeck 18 ausgestattet.
Dieser Sky Dome maximiert die Zeit in der karibischen Sonne, die die Arvia besuchen wird. Tagsüber überdacht das Dach einen entspannten Poolbereich mit Unterhaltungsangeboten wie Live-Musik und spektakulären Shows bei Nacht.
Brombach + Gess entwickelte und lieferte das einziehbare Glasdach, das aus zwei Schiebeelementen sowie einem vorderen und einem hinteren, nicht beweglichen Teil besteht.

Die Dachkonstruktion ist eine Gitterkonstruktion aus Stahl mit Bögen von Steuerbord nach Backbord und Längsträgern aus geschweißten Rechteckhohlprofilen. Das Gesamtgewicht des Daches liegt bei 156 Tonnen.
Um die Temperaturen unter dem Dach auf einem moderaten Niveau zu halten, ist es mit hochfestem Sonnenschutz-Verbundsicherheitsglas ausgestattet. Die Gläser sind direkt auf die Stahlkonstruktion geklebt, mit einer Abdichtung zwischen den Glasscheiben. Dadurch ist die Oberfläche des Daches flach und ohne Aufkantungen, an denen sich Rückstände ansammeln könnten, was die Reinigung des Daches enorm erleichtert.
Der Öffnungs- und Schließvorgang des Daches wird durch motorisierte elektrische Schneckengetriebe und Ketten angetrieben. Die Laufgeschwindigkeit beträgt 1m/min, was eine Öffnungs- und Schließzeit des Daches innerhalb von 10 Minuten ermöglicht.
Die beiden beweglichen Dachteile sind über Ketten mit zwei elektrisch synchronisierten Getriebemotoren verbunden. Die Getriebe sind selbsthemmend, so dass die beweglichen Teile in jeder Position sicher gestoppt und gehalten werden können.
Pneumatisch aufblasbare Dichtungen zwischen den unbeweglichen und den beweglichen Teilen sorgen dafür, dass das gesamte Dach in der geschlossenen Position dicht ist. Die Betätigung erfolgt im Rahmen des automatischen Öffnungs- und Schließvorgangs.

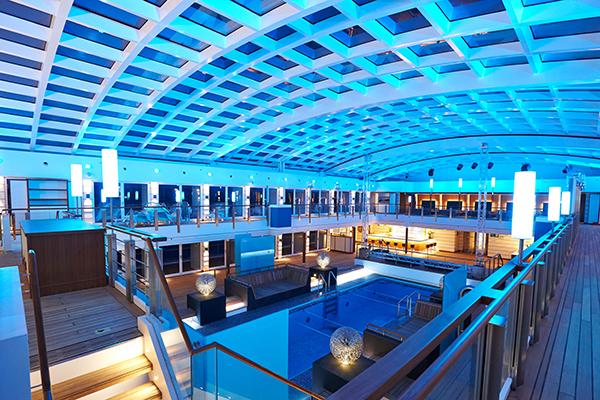

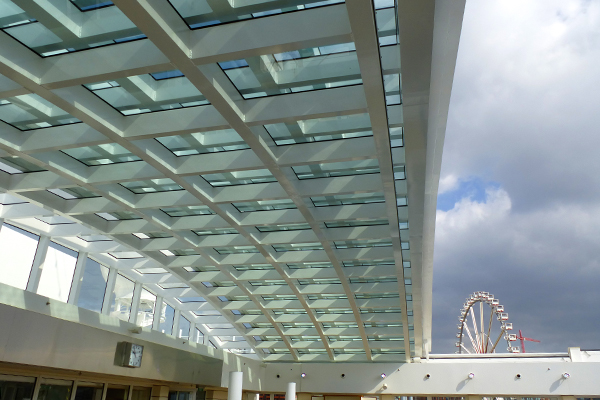

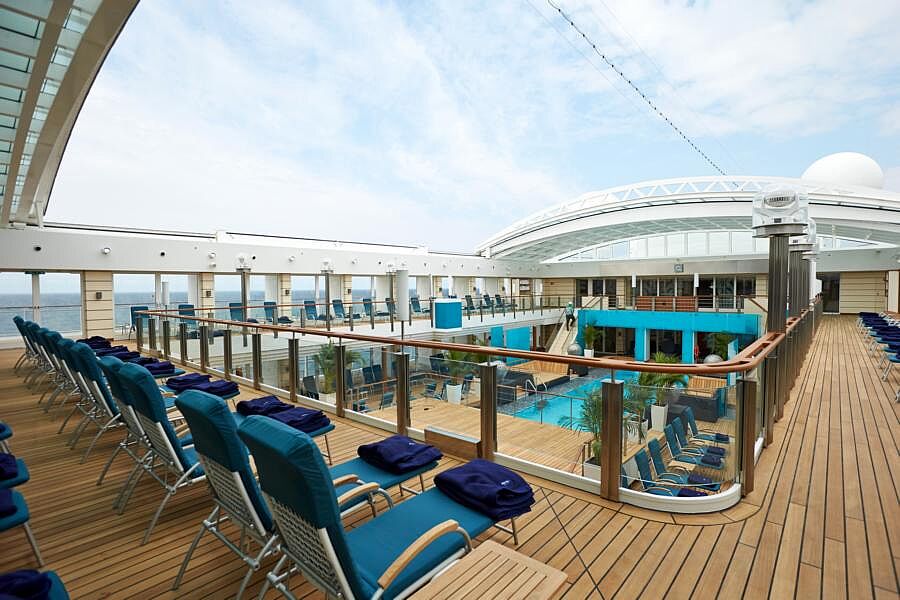

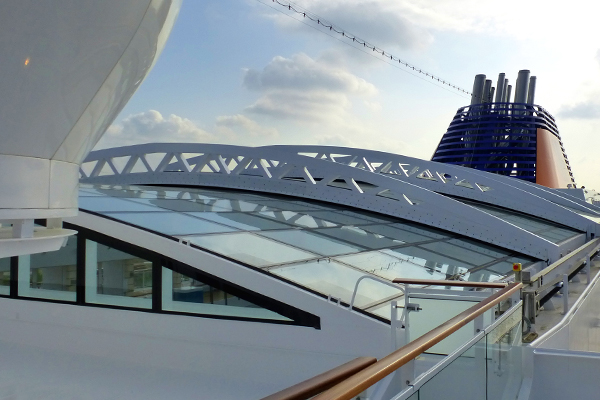

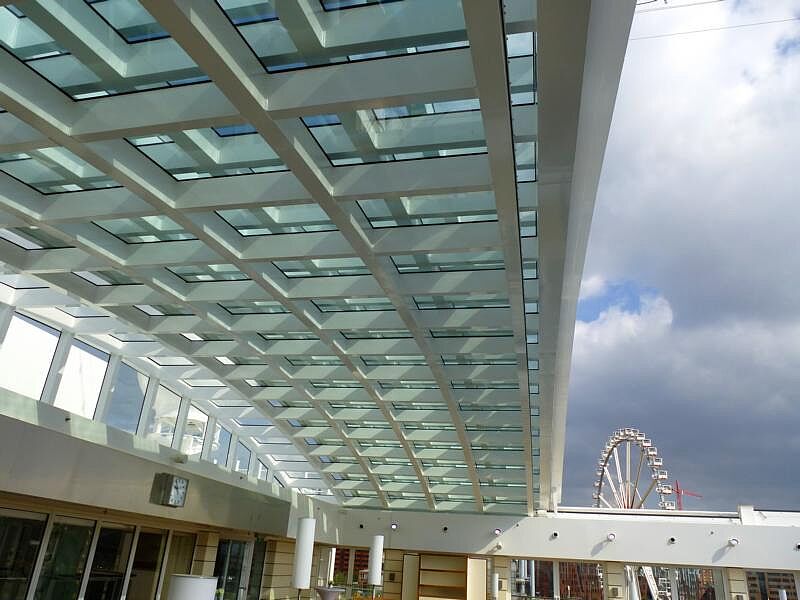

Brombach + Gess hat auf der Europa II ein Schiebedach konstruiert und installiert, dass die gesamte Weite des Decks mit einer Spannweite von 22m und einer Länge von 35m umfasst.

Das gesamte Schiebedach ist in 6 Elemente segmentiert – zwei feststehende im vorderen und achteren Bereich und vier verschiebbaren Elemente, die sich über die feststehenden Elemente schieben lassen.

Das Ziel bei der Planung des Daches war es, eine möglichst schlanke und leichte Konstruktion ohne zusätzliche Verstrebungen und Stützen zu entwickeln. Die gesamte Rahmenkonstruktion wurde aus Aluminium hergestellt, das eine Gewichtsreduktion von 20 t, gegenüber einer Stahlkonstruktion, ermöglicht.
Das Glas auf dem Dach besteht aus einem laminierten Sonnenschutzglas, das die Temperaturen unter dem Dach auf einem moderaten Level hält. Die Gläser sind auf der Aluminium-Struktur flächig verklebt. Dadurch werden Spannungsspitzen auf die Gläser, hervorgerufen durch die relativ weiche Aluminiumkonstruktion, vermieden.

Das Dach kann in jeder gewünschten Zwischenposition gestoppt werden. Die Dach Segmente sind permanent durch einen Zahnriemen über ein selbsthemmendes Getriebe verbunden.

Die Fahrgeschwindigkeit beträgt 6m/min. Dies erlaubt ein Öffnen und Schließen des Daches innerhalb von 2 Minuten.
Das Dach wird über eine Fernbedienung betätigt. Ein Bildschirm zeigt alle Betriebszustände und die Position des Daches.
Eine zusätzliche Notfall Bedientafel ist im Steuerhaus positioniert.
